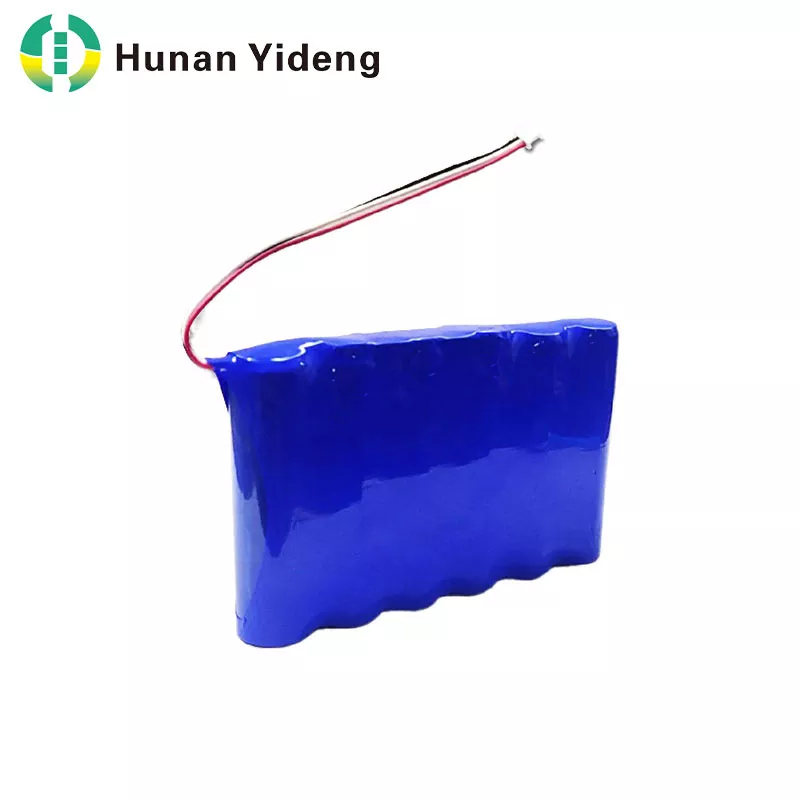

Yidengcung cấpBộ pin Li-ion có thể sạc lại lâu dài 11.1V 4000mAh 18650 3S2Pdành cho thiết bị điện tử cầm tay, thiết bị công nghiệp, hệ thống giám sát và các ứng dụng nguồn tùy chỉnh yêu cầu điện áp ổn định, công suất thực tế và hiệu suất sạc.
Bộ pin lithium-ion 11,1V 4000mAh kết hợp ba nhóm 18650 ô được kết nối nối tiếp, với hai ô được kết nối song song trong mỗi nhóm. Cấu hình 3S2P này cung cấp điện áp danh định 11,1V, công suất định mức 4000mAh và năng lượng danh định khoảng 44,4Wh. Thiết kế có thể sạc lại của nó làm cho nó trở thành một lựa chọn thiết thực cho thiết bị di động, hệ thống điện dự phòng, thiết bị giám sát công nghiệp và các sản phẩm điện tử khác. Việc hiểu rõ các thông số kỹ thuật điện, yêu cầu bảo vệ, điều kiện sạc và khả năng tương thích ứng dụng sẽ giúp các nhà sản xuất thiết bị lựa chọn giải pháp pin phù hợp. Yideng cũng hỗ trợ phát triển gói pin tùy chỉnh để đáp ứng các yêu cầu tích hợp khác nhau.
Bộ pin lithium-ion có thể sạc lại 11,1V 4000mAh là nguồn điện được thiết kế cho các thiết bị điện tử cần điện áp hoạt động cao hơn mức mà một pin lithium-ion có thể cung cấp. Nó sử dụng các tế bào hình trụ có định dạng 18650 được sắp xếp theo cấu hình điện cụ thể để đạt được điện áp và công suất cần thiết.
Các con số trong tên sản phẩm mô tả đặc điểm chính của nó:
Cấu hình này chứa tổng cộng sáu ô. Các kết nối nối tiếp làm tăng điện áp, trong khi các kết nối song song làm tăng công suất khả dụng. Khi được thiết kế phù hợp, bộ pin thu được có thể mang lại sự cân bằng hữu ích về điện áp, thời gian chạy và tính linh hoạt của việc đóng gói.
Đối với các nhà phát triển thiết bị, điều quan trọng cần cân nhắc không chỉ đơn giản là điện áp danh định của pin. Khả năng tương thích cũng phụ thuộc vào nhu cầu hiện tại, yêu cầu sạc, không gian lắp đặt sẵn có, nhiệt độ vận hành và mạch bảo vệ.
Trước khi chọn pin cho sản phẩm thương mại hoặc hệ thống công nghiệp, người mua nên xem lại các đặc tính điện định mức của pin và xác nhận rằng gói hoàn chỉnh đáp ứng các yêu cầu của ứng dụng.
| tham số | Đặc điểm kỹ thuật | Ý nghĩa thực tiễn |
|---|---|---|
| Mẫu pin | 18650-3S2P | Xác định định dạng và sắp xếp ô |
| Hóa học pin | Liti-ion | Hỗ trợ các ứng dụng năng lượng có thể sạc lại |
| Điện áp danh định | 11.1V | Giúp xác định khả năng tương thích điện |
| Công suất danh nghĩa | 4000mAh / 4Ah | Cho biết công suất sạc định mức |
| Năng lượng danh nghĩa | 44,4Wh | Cung cấp cơ sở để ước tính thời gian chạy |
| Cấu hình ô | 3S2P | Sáu ô được sắp xếp thành ba nhóm chuỗi |
| Dòng sạc tối đa | 1C, tùy thuộc vào đặc điểm kỹ thuật của sản phẩm | Xác định tốc độ sạc trên được phép |
| Nhiệt độ sạc | 0°C đến 50°C | Xác định môi trường sạc được chỉ định |
| Nhiệt độ xả | -20°C đến 60°C | Xác định môi trường xả được chỉ định |
| Vòng đời | Xem các điều kiện thử nghiệm đã nêu của nhà sản xuất | Hỗ trợ lập kế hoạch thay thế và sử dụng dịch vụ |
Quan trọng:Các giá trị trên dựa trên thông tin sản phẩm do Yideng công bố. Giới hạn sạc, giới hạn xả và điều kiện nhiệt độ phải được xác nhận dựa trên bảng dữ liệu mới nhất để có cấu hình pin chính xác. Định mức dòng điện tối đa không bao giờ được coi là dòng điện hoạt động liên tục được khuyến nghị mà không cần xác minh.
Năng lượng danh định có thể được ước tính bằng cách nhân điện áp danh định với công suất định mức:
11,1V × 4Ah = 44,4Wh
Giá trị này giúp các kỹ sư ước tính lượng năng lượng có sẵn cho một ứng dụng. Ví dụ: về mặt lý thuyết, một thiết bị có công suất trung bình 10W sẽ hoạt động trong khoảng 4,44 giờ ở mức năng lượng danh nghĩa. Thời gian chạy thực tế thường sẽ thấp hơn hoặc khác đi do tổn thất chuyển đổi, giới hạn xả, nhiệt độ, độ lão hóa của pin và những thay đổi về nhu cầu điện năng.
Sự sắp xếp 3S2P rất hữu ích khi thiết bị yêu cầu điện áp danh định khoảng 11,1V và dung lượng 4000mAh. Nó kết hợp các ưu điểm về điện của kết nối nối tiếp và song song trong một cụm pin nhỏ gọn.
Trong cách sắp xếp ba dãy, điện áp danh định của ba nhóm tế bào cộng lại với nhau. Sử dụng pin lithium-ion danh nghĩa 3,7V thông thường, điện áp gói danh nghĩa thu được là 11,1V. Điều này phù hợp với các hệ thống điện tử được thiết kế xung quanh dải điện áp này, miễn là đáp ứng đầy đủ các yêu cầu về điện áp hoạt động của chúng.
Mỗi nhóm chuỗi chứa hai ô được kết nối song song. Với các ô được kết hợp phù hợp, các kết nối song song sẽ tăng dung lượng khả dụng so với một ô đơn lẻ. Do đó, gói lắp ráp có thể cung cấp 4000mAh trong khi vẫn duy trì điện áp danh định dự kiến.
Không giống như pin dùng một lần, gói lithium-ion có thể sạc lại có thể được tái sử dụng qua nhiều chu kỳ sạc. Tuổi thọ sử dụng thực tế của chúng phụ thuộc vào thói quen sạc, độ sâu xả, nhiệt độ, nhu cầu hiện tại, điều kiện bảo quản cũng như chất lượng của hệ thống quản lý pin và pin.
Bộ pin có thể được thiết kế với các độ dài cáp, đầu nối, vỏ bảo vệ và cách bố trí lắp đặt khác nhau. Các tùy chọn này giúp các nhà thiết kế sản phẩm điều chỉnh nguồn điện phù hợp với các yêu cầu về vật lý và điện của thiết bị của họ.
Cấu hình pin 11.1V 4000mAh có thể hỗ trợ nhiều ứng dụng khi điện áp, dòng phóng điện, kích thước và xếp hạng môi trường phù hợp với thiết kế của thiết bị.
Sự phù hợp của ứng dụng phải được thiết lập thông qua đánh giá về điện và cơ khí. Các thiết bị có dòng điện khởi động cao, động cơ, máy phát vô tuyến hoặc bộ phận làm nóng có thể yêu cầu pin có mức xả khác hoặc các cân nhắc bổ sung về nhiệt.
Đối với các nhà phát triển sản phẩm so sánh kiến trúc pin, giải pháp pin lithium của Yideng cung cấp điểm khởi đầu để đánh giá các tùy chọn pin sạc và yêu cầu tùy chỉnh.
Việc chọn pin chỉ dựa trên điện áp và dung lượng của nó có thể dẫn đến các vấn đề về tích hợp. Người mua nên đánh giá hồ sơ vận hành đầy đủ của thiết bị trước khi xác nhận mua hàng.
Kiểm tra điện áp danh định của thiết bị và phạm vi đầu vào cho phép. Điện áp danh định của pin không phải là điện áp ở mỗi giai đoạn sạc hoặc xả. Thiết bị phải chịu được toàn bộ dải điện áp được chỉ định của gói.
Ước tính mức tiêu thụ điện năng trung bình và thời gian hoạt động cần thiết. Để tính toán sơ bộ, hãy chia năng lượng danh nghĩa của pin cho công suất trung bình của thiết bị. Áp dụng mức dự phòng phù hợp cho tổn hao chuyển đổi, dung lượng dự trữ, ảnh hưởng của nhiệt độ và độ lão hóa của pin.
So sánh dòng điện hoạt động bình thường và dòng điện khởi động của thiết bị với giới hạn xả được phê duyệt của bộ pin. Xác nhận rằng các tế bào, hệ thống dây điện, đầu nối, bảng bảo vệ và vỏ có thể chịu được tải yêu cầu.
Xác nhận kích thước và trọng lượng pin tối đa được phép. Loại đầu nối, cực tính, chiều dài cáp, điểm lắp đặt và thiết kế vỏ cũng cần được kiểm tra trước khi sản xuất hàng loạt.
Xem lại số chu kỳ sạc và xả dự kiến trong các điều kiện thử nghiệm đã xác định. Xem xét nhiệt độ môi trường, tần suất sạc, thời gian lưu trữ, độ rung và hậu quả của việc mất điện đột ngột.
Đối với các nhóm mua sắm, danh sách kiểm tra sau đây có thể đơn giản hóa các cuộc thảo luận với nhà cung cấp:
Thực hành sạc và xử lý đúng cách là điều cần thiết để duy trì hiệu suất của pin lithium-ion. Mặc dù mạch bảo vệ pin có thể giảm thiểu các rủi ro về điện cụ thể nhưng nó không loại bỏ nhu cầu thiết kế hệ thống phù hợp và vận hành cẩn thận.
Chọn bộ sạc được thiết kế phù hợp với đặc tính hóa học chính xác của pin, cấu hình dòng và giới hạn điện áp sạc. Gói lithium-ion ba dòng thông thường thường sử dụng giới hạn sạc 12,6V khi các tế bào của nó có điện áp sạc tối đa 4,2V. Xác nhận giá trị này trong bảng dữ liệu được phê duyệt của pin trước khi sử dụng.
Tuân theo phạm vi nhiệt độ sạc và xả do nhà sản xuất chỉ định. Tránh sạc pin ngoài phạm vi cho phép, đặt pin gần nguồn nhiệt hoặc để pin tiếp xúc trực tiếp với ánh nắng mặt trời trong môi trường kín.
Hệ thống quản lý pin hoặc mạch bảo vệ phù hợp có thể cung cấp các chức năng như bảo vệ quá tải, bảo vệ xả quá mức, bảo vệ quá dòng và bảo vệ ngắn mạch. Cân bằng tế bào và theo dõi nhiệt độ nên được xem xét theo thiết kế và ứng dụng.
Các nhà sản xuất pin và nhà thiết kế thiết bị cũng nên đánh giá các yêu cầu hiện hành về vận chuyển, an toàn sản phẩm và mục đích sử dụng cuối cùng trước khi vận chuyển hoặc triển khai sản phẩm chạy bằng pin.
Bộ pin tiêu chuẩn có thể không phù hợp với mọi thiết kế của thiết bị. Tùy chỉnh OEM cho phép nhà sản xuất điều chỉnh các đặc tính điện và cấu trúc vật lý của pin phù hợp với yêu cầu lắp đặt của sản phẩm.
Thông tin sản phẩm của Yideng mô tả việc phát triển bộ pin tùy chỉnh dành cho những khách hàng cần giải pháp nguồn dành riêng cho ứng dụng. Tùy thuộc vào việc xem xét dự án và kỹ thuật, các cuộc thảo luận tùy chỉnh có thể bao gồm:
Những biện pháp này giúp đội mua hàng đánh giá cao hơn đơn giá ban đầu. Thông số kỹ thuật nhất quán, biện pháp bảo vệ thích hợp, kết quả kiểm tra có thể theo dõi và quy trình tùy chỉnh rõ ràng có thể giảm thiểu các vấn đề tích hợp trong quá trình sản xuất.
Trước khi đặt hàng số lượng lớn, hãy yêu cầu bảng dữ liệu hiện tại và xác nhận những kiểm tra chất lượng, tài liệu an toàn và hồ sơ vận chuyển nào có sẵn cho kiểu máy cụ thể. Các chứng nhận và báo cáo thử nghiệm phải được xác minh dựa trên sản phẩm chính xác và thị trường dự định thay vì chỉ giả định dựa trên thành phần hóa học của pin.
3S2P có nghĩa là ba nhóm ô được kết nối nối tiếp, trong đó mỗi nhóm có hai ô được kết nối song song. Cấu hình sử dụng tổng cộng sáu ô. Kết nối nối tiếp tăng điện áp, trong khi kết nối song song tăng công suất.
Năng lượng danh định của nó là khoảng 44,4Wh, được tính bằng cách nhân 11,1V với 4Ah. Năng lượng sử dụng thực tế phụ thuộc vào điều kiện xả, hiệu suất hệ thống, tình trạng pin và mức cắt xả cho phép.
Không. Bộ sạc phải phù hợp với đặc tính hóa học của pin, cấu hình dòng, giới hạn điện áp sạc và các yêu cầu hiện tại. Đối với gói lithium-ion ba dòng thông thường có pin sạc tối đa 4,2V, giới hạn sạc thông thường là 12,6V. Xác minh thông số kỹ thuật chính xác trước khi kết nối bộ sạc.
Thời gian chạy phụ thuộc vào mức tiêu thụ điện năng trung bình của thiết bị. Ước tính sơ bộ là 44,4Wh chia cho mức tiêu thụ điện năng của thiết bị tính bằng watt. Ví dụ: tải 10W cho ước tính lý thuyết là 4,44 giờ trước khi tính đến tổn thất và các yếu tố vận hành khác.
Không. Tất cả các loại pin lithium-ion có thể sạc lại đều dần mất dung lượng do sử dụng và lão hóa. Tuổi thọ sử dụng phụ thuộc vào nhiệt độ, điều kiện sạc, độ sâu xả, nhu cầu hiện tại, cách bảo quản và cấu tạo của pin. Hỏi nhà cung cấp về các điều kiện thử nghiệm vòng đời và tiêu chí năng lực cuối vòng đời đã nêu.
Yideng mô tả các dịch vụ tùy chỉnh OEM và ODM cho bộ pin, bao gồm lựa chọn đầu nối, chiều dài cáp, cấu hình pin và thiết kế vỏ. Xác nhận các phương án có sẵn, quy trình lấy mẫu và tính khả thi về mặt kỹ thuật với công ty trước khi đặt hàng.
Xác nhận các thông số kỹ thuật về điện, kích thước, yêu cầu phóng điện, chức năng bảo vệ, khả năng tương thích sạc, kết quả kiểm tra mẫu, thời gian sản xuất và chứng từ vận chuyển hiện hành. Yêu cầu tài liệu kỹ thuật dành riêng cho từng mẫu trước khi phê duyệt thông số kỹ thuật sản xuất cuối cùng.
Bộ pin lithium-ion có thể sạc lại 11,1V 4000mAh 18650 3S2P có mức năng lượng danh định là 44,4Wh và cấu hình thực tế cho các thiết bị điện tử công nghiệp và di động tương thích. Sự phù hợp của nó phụ thuộc vào việc phù hợp với điện áp, công suất, nhu cầu hiện tại, điều kiện sạc, kích thước và yêu cầu bảo vệ đối với ứng dụng dự định.
Đối với các doanh nghiệp phát triển các sản phẩm chạy bằng pin, quy trình tìm nguồn cung ứng đáng tin cậy phải bao gồm đánh giá kỹ thuật, xác nhận mẫu, đánh giá an toàn và thông số kỹ thuật sản xuất rõ ràng. Yideng cung cấp điểm khởi đầu để khám phá các giải pháp gói pin lithium tiêu chuẩn và tùy chỉnh. Nếu bạn đang lên kế hoạch cho một sản phẩm mới hoặc cần một bộ pin phù hợp với thiết bị của mình, hãy xem lại chi tiết sản phẩm vàliên hệ với chúng tôiđể thảo luận về các yêu cầu về điện áp, công suất, đầu nối, vỏ và đơn đặt hàng của bạn. Yideng có thể giúp bạn đánh giá cấu hình pin phù hợp cho dự án của bạn.
